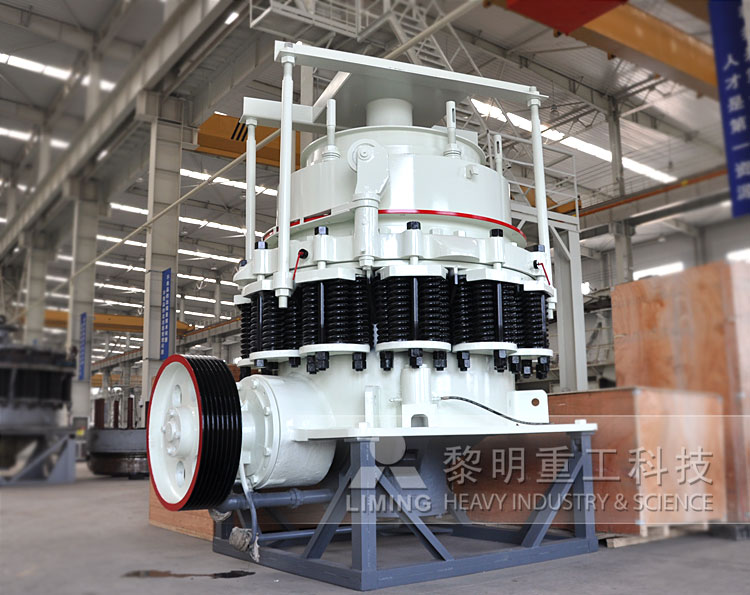

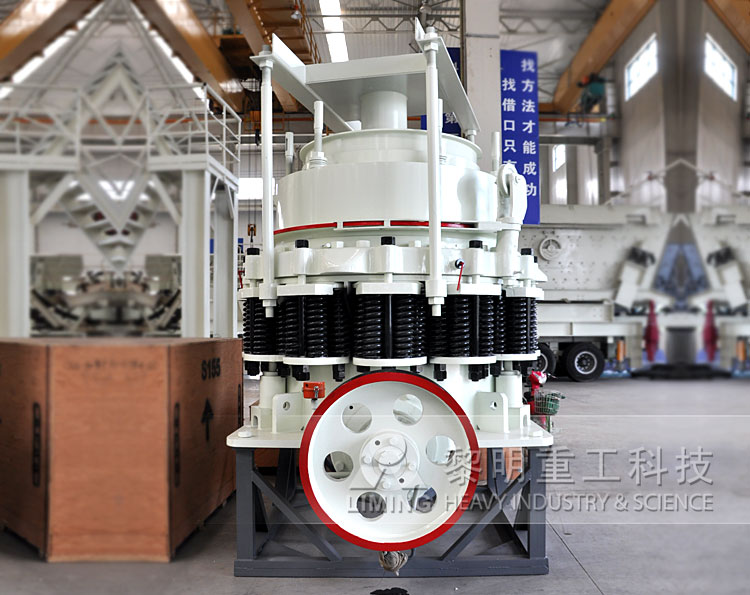

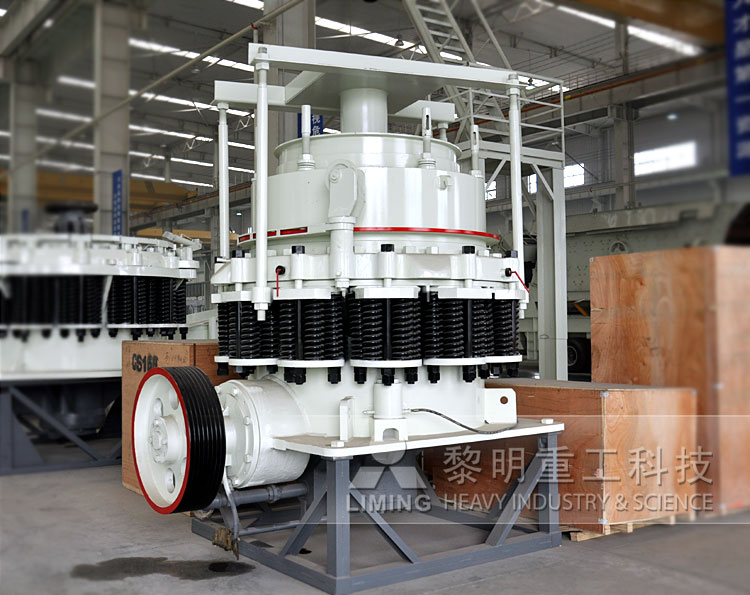

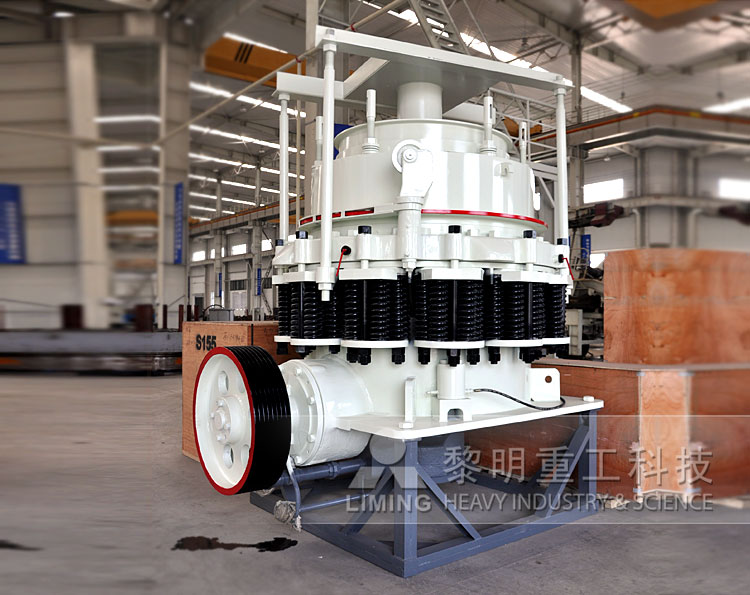

彈簧圓錐破碎機適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等，廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工詳細 >>
產品別名：彈簧圓錐破碎機,銅礦石破碎機,石英破碎機,輝綠
特點
| 型號 |
動錐直徑 （mm） |
進料口尺寸 （mm） |
最大進料邊長 （mm） |
出料口調節范圍 （mm） |
處理能力 （t/h） |
功率 （kw） |
偏心軸轉速 （r/min） |
重量（含電機） （t） |
外形尺寸（長×寬×高） （mm） |
| PYB600 | Φ600 | 75 | 65 | 12-15 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 40 | 35 | 3-13 | 12-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 135 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 70 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 50 | 50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 170 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 115 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 60 | 50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 250 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 215 | 185 | 10-30 | 115-320 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 100 | 85 | 5-13 | 75-230 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 350 | 300 | 30-60 | 590-1000 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 275 | 230 | 10-30 | 200-580 | 280/260 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 130 | 100 | 5-15 | 120-340 | 280/260 | 220 | 81.4 | 4622×3302×4470 |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
1、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
3、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4、結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6、本系列圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
彈簧圓錐破碎機的工作部分是兩個截頭為圓錐體，一個是定錐（又稱外錐），另一個是動錐（又稱內錐）。在動錐靠攏定錐的區段，該處物料受到動錐的擠壓、撞擊和彎曲作用，成為破碎腔;在動錐偏離定錐的地方，已被破碎的物料在自重作用下從錐底卸出，成為卸料口，物料從進料口裝入。彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。
